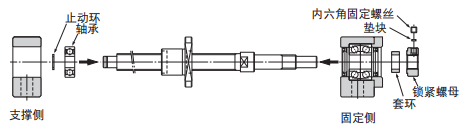

支撑座的安装

（1） 将固定座装配到丝杠轴上。

（2） 将固定座单元插入后,拧紧锁紧螺母,用垫块和内六角固定螺丝将其固定。

（3） 用止动环将支撑侧轴承固定到丝杠轴上,并装入支撑侧支承座。

● 请勿拆卸支撑座。

● 丝杠轴插入支承单元时,注意请不要将油密封圈的凸缘弄翻。

● 用内六角固定螺丝压紧垫块时,为防止松动,请将内六角固定螺

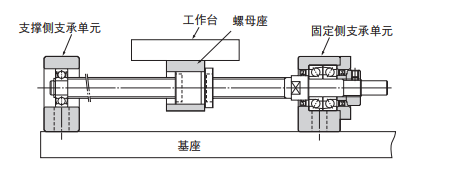

安装到工作台以及基座上

（1） 使用螺母座把螺母安装在工作台时,将螺母插入螺母座并暂时拧紧。

（2） 将固定座单元暂时拧紧到基座上。

 此时,将工作台移近固定座单元并对准轴中心,调整工作台使其能平滑移动。

● 以固定座单元为基准时,请将螺母外径与工作台或螺母座内径之间留出一定间隙进行调整。

● 以工作台为基准时,用薄垫片调整轴心高度（方形支承单元用）、或将圆形支撑座外表面与安装部内面之间留一定间隙（圆形支承座用）进行调整。

（3） 将工作台移近支撑侧的支承单元,并对准轴中心,使工作台往返数次,一直调整到螺母整个行程都能平滑运动,并暂时将支承单元拧紧在基座上。

确认精度以及全拧紧

用千分表一边测试滚珠丝杠轴端的跳动及轴向间隙,一边按螺母、螺母座、固定座单元、支撑座单元的顺序依次完全拧紧。

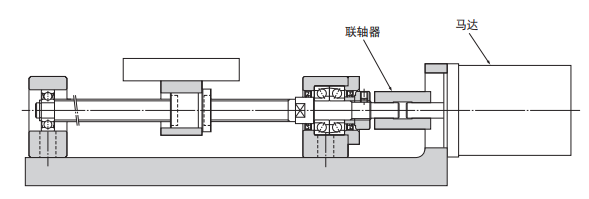

与联轴器、电机的连接

（1） 将马达托架安装到基座上。

（2） 用联轴器将马达与滚珠丝杠连接起来。

（3） 请注意进行充分的试运行。
